Taupānga
Ko te moka roera te taputapu e whakamahia nuitia ana i roto i te keri hinu me te keri whenua.Ko te moka Tricone te mahi o te awe, te kuru me te kutikuti toka i roto i te hanganga, kia taea ai te urutau ki te hanga ngawari, reo me te pakeke.Ka taea te wehea te moka koeko ki te mira (niho maitai) moka koeko me te moka koeko TCI e ai ki te momo niho.
Nga ahuatanga
E ai ki te rauemi tapahi, ka taea te wehea ki te niho maitai (milling tooth) me te tungsten carbide insert (TCI) tooth roller cone bit.
Ko te TCI Tricone e keri paraire mo te hanga toka reo ki te toka pakeke.
Ko nga paraka TCI tricone te hanga waenga e whakaatu ana i nga whakaurunga whao tungsten carbide ki runga i nga rarangi rekereke me nga rarangi o roto.
Ko tenei hoahoa e whakarato ana i te reiti keri tere me te taapiri i te mauroa o te hanganga tapahi i roto i nga hanganga pakeke reo-waenga.Ko te HSN rapa O-mowhiti he pai te hiri mo te mau tonu.
Ka taea te whakamahi i nga paraka tricone TCI ki te keri i te hanga pakeke me te hanga abrasive.Ka whakamahia nga whakauru tungsten carbide aukati ki nga rarangi o waho hei aukati i te ngaro o te ine moka.Ko te nuinga o nga whakaurunga ahua hemispherical ka whakamahia ki nga rarangi katoa hei whakarato i te mauroa o te tapahi me te roa o te ora.
Hanganga moka Tricone
Arataki mo Tricone Bit Choice
IADC | WOB(KN/mm) | RPM(r/mene) | NGA WHAKAMAHI KAUPAPA |
114/116/117 | 0.3~0.75 | 180~60 | Ko nga hanganga tino ngohengohe he iti te kaha o te pupuhi me te kaha o te pupuhi, penei i te paru, te paru, te tioka, aha atu. |
124/126/127 | 0.3~0.85 | 180~60 | Ko nga hanganga ngawari he iti te kaha o te pupuhi me te kaha o te pupuhi, penei i te kohatu paru, te gypsum, te tote, te kowhatu ngawari, me etahi atu. |
134/135/136/137 | 0.3~0.95 | 150~60 | Ko nga hanganga ngawari ki te reo me te iti o te kaha o te pupuhi me te kaha o te pupuhi, penei i te toka ngohengohe reo, te gypsum pakeke, te kowhatu ngohengohe reo, te kirikiri ngohengohe reo, te hanganga ngohengohe me te papaa pakari ake, etc. |
214/215/216/217 | 0.35~0.95 | 150~60 | Ko nga hanganga reo me te kaha pupuhi teitei, penei i te toka ngohengohe reo, te gypsum pakeke, te kowhatu ngohe reo, te kirikiri ngawari, te hanga ngawari me te papaa uaua ake, etc. |
227 | 0.35~0.95 | 150~50 | Ko nga hanganga pakeke reo me te kaha o te kaha pupuhi, penei i te toka abrasive, te kowhatu kowhatu, te kirikiri, te dolomite, te gypsum pakeke, te mapere, me era atu |
Tuhipoka: Ko nga rohe o runga o te WOB me te RPM i runga ake i te ripanga kaua e whakamahia i te wa kotahi. |
Arataki mo te tricone Bits ChoiceTricone Bits Momo Niho
Rahi moka
Rahi Moka | API REG PIN | Te taipana | Taumaha | |
Inihi | mm | Inihi | KN.M | Kgs |
3 3/8 | 85.7 | 2 3/8 | 4.1-4.7 | 4.0-6.0 |
3 1/2 | 88.9 | 4.2-6.2 | ||
3 7/8 | 98.4 | 4.8-6.8 | ||
4 1/4 | 108 | 5.0-7.5 | ||
4 1/2 | 114.3 | 5.4-8.0 | ||
4 5/8 | 117.5 | 2 7/8 | 6.1-7.5 | 7.5-8.0 |
4 3/4 | 120.7 | 7.5-8.0 | ||
5 1/8 | 130.2 | 3 1/2 | 9.5-12.2 | 10.3-11.5 |
5 1/4 | 133.4 | 10.7-12.0 | ||
5 5/8 | 142.9 | 12.6-13.5 | ||
5 7/8 | 149.2 | 13.2-13.5 | ||
6 | 152.4 | 13.6-14.5 | ||
6 1/8 | 155.6 | 14.0-15.0 | ||
6 1/4 | 158.8 | 14.4-18.0 | ||
6 1/2 | 165.1 | 14.5-20.0 | ||
6 3/4 | 171.5 | 20.0-22.0 | ||
7 1/2 | 190.5 | 4 1/2 | 16.3-21.7 | 28.0-32.0 |
7 5/8 | 193.7 | 32.3-34.0 | ||
7 7/8 | 200 | 33.2-35.0 | ||
8 3/8 | 212.7 | 38.5-41.5 | ||
8 1/2 | 215.9 | 39.0-42.0 | ||
8 5/8 | 219.1 | 40.5-42.5 | ||
8 3/4 | 222.3 | 40.8-43.0 | ||
9 1/2 | 241.3 | 6 5/8 | 38-43.4 | 61.5-64.0 |
9 5/8 | 244.5 | 61.8-65.0 | ||
9 7/8 | 250.8 | 62.0-67.0 | ||
10 | 254 | 68.0-75.0 | ||
10 1/2 | 266.7 | 72.0-80.0 | ||
10 5/8 | 269.9 | 72.0-80.0 | ||
11 1/2 | 292.1 | 79.0-90.0 | ||
11 5/8 | 295.3 | 79.0-90.0 | ||
12 1/4 | 311.2 | 95.0-102. | ||
12 3/8 | 314.3 | 95.0-102.2 | ||
12 1/2 | 317.5 | 96.0-103.0 | ||
13 1/2 | 342.9 | 105.0-134.0 | ||
13 5/8 | 346.1 | 108.0-137.0 | ||
14 3/4 | 374.7 | 7 5/8 | 46.1-54.2 | 140.0-160.0 |
15 | 381 | 145.0-165.0 | ||
15 1/2 | 393.7 | 160.0-180.0 | ||
16 | 406.4 | 200.0-220.0 | ||
17 1/2 | 444.5 | 260.0-280.0 | ||
26 | 660.4 | 725.0-780.0 |

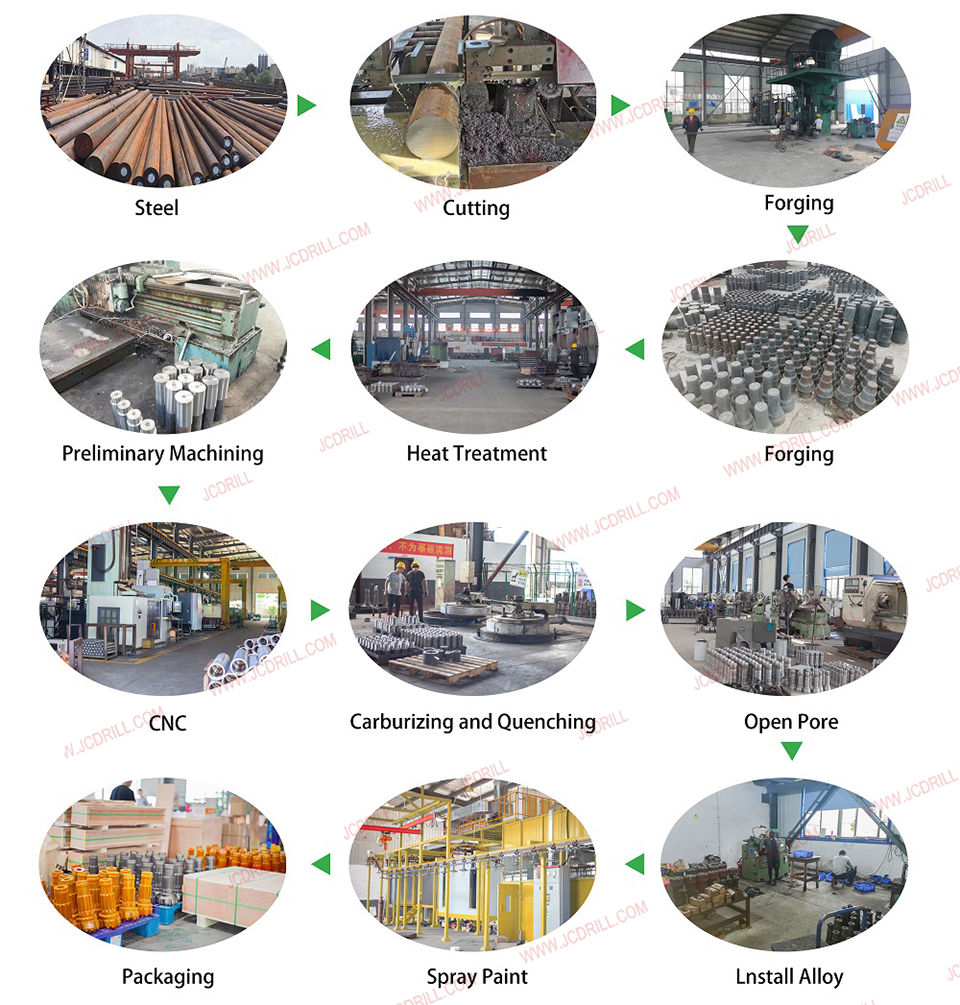

Tukanga Whakaputa
Rahi ota iti | N/A |
Utu | |
Nga Taipitopito mokete | Paerewa Kaweake Tukunga Paerewa |
Wā Tukunga | 7ra |
Nga tikanga utu | T/T |
Te kaha tuku | I runga i te Ota Taipitopito |
